單排四點接觸球式回轉支承(HS系列)——無齒式
結構特點、性能、適用范圍

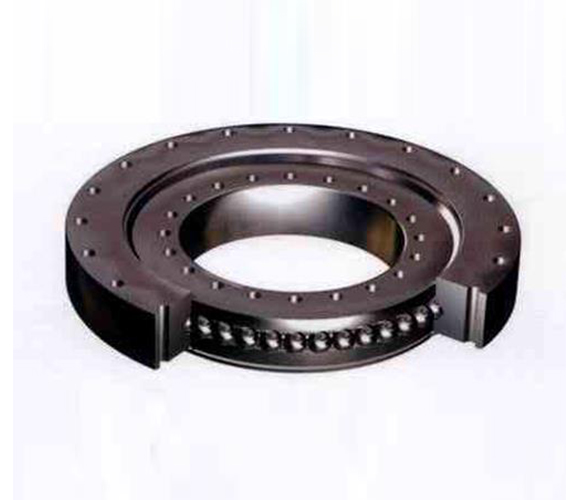

單排四點接觸球式回轉支承由兩個座圈組成，結構緊湊、重量輕、鋼球與圓弧滾道四點接觸，能同時承受軸向力、徑向力和傾翻力矩。回轉式輸送機、焊接操作機、中小型起重機和挖掘機等工程機械均可選用。
序號
無齒式

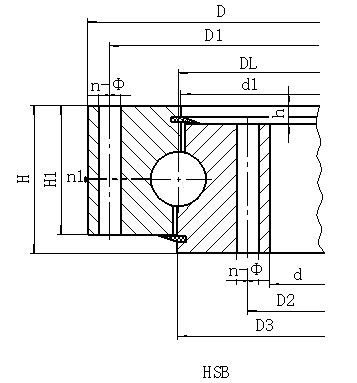

外型尺寸
安裝尺寸
結構尺寸
參考
D
d
H
D1
D2
n
mm
n1
D3
d1
H1
h
1
HSB.25.625
725
525
80
685
565
18
18
3
626
624
68
12
100
2
HSB.25.720
820
620
80
780
660
18
18
3
721
719
68
12
120
3
HSB.30.820
940
705
95
893
749
24
20
4
821
818
83
12
210
4
HSB.30.880
1000
760
95
956
800
24
20
4
881
878
83
12
230
5
HSB.30.1020
1170
875
95
1120
930
24
22
4
1021
1018
80
15
300
6
HSB.30.1220
1365
1075
120
1310
1130
36
24
6
1221
1218
105
15
450
7
HSB.35.1250
1400
1090
120
1350
1150
36
26
6
1251
1248
105
15
520
8
HSB.35.1435
1595
1278
120
1535
1335
36
26
6
1436
1433
105
15
610
9
HSB.35.1540
1720
1360
140
1660
1420
42
26
6
1541
1538
122
18
732
10
HSB.35.1700
1875
1525
140
1815
1585
42
29
6
1701
1698
122
18
844
11
HSB.40.1880
2100
1665
160
2030
1740
48
32
6
1881
1878
140
20
1400
12
HSB.40.2115
2325
1900
160
2245
1980
48
32
6
2116
2113
140
20
1600
13
HSB.40.2370
2600
2146
180
2520
2220
48
32
6
2371
2368
158
22
2100
14
HSB.40.2600
2835
2365
180
2750
2450
54
36
6
2601
2598
158
22
2400
15
HSB.50.2820
3085
2555
200
3000
2640
54
36
6
2822
2818
178
22
3400
16
HSB.50.3120
3400
2840
200
3310
2930
54
36
6
3122
3118
178
22
4000
17
HSB.50.3580
3920
3240
240
3820
3340
60
40
6
3582
3578
218
22
6700
18
HSB.50.4030
4370
3690
240
4270
3790
66
40
6
4032
4028
218
22
7700
19
HSB.50.4540
4860
4210
240
4760
4310
72
40
6
4542
4538
218
22
8760
DL
mm
重量
kg
mm
mm
mm
mm
mm
mm
mm
mm
mm
mm
注：
1、n1為潤滑油孔數(shù)，均布：油杯M10×1 JB/T7940.1-TB7940.2.
2、安裝孔n-Φ可改用螺孔；齒寬b可改為H-h。
